钢结构上怎样安装桥架支架?

发布时间:1970-01-01      点击次数:

(1)电缆桥架水平敷设时,支撑跨距一般为1.5~3m,电缆桥架垂直敷设时固定点间距不宜大于2m。

钢结构上怎样安装桥架支架?

桥架弯通弯曲半径不大于300mm时,应在距弯曲段与直线段结合处300~600mm的直线段侧设置一个支,吊架。

当弯曲半径大于300mm时,还应在弯通中部增设一个支,吊架。

支,吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。

(2)安装门型角钢支架

(3)安装梯型角钢支架

(4)托臂安装:托臂是直接支承托盘,梯架单独固定的刚性部件,托臂有螺栓固定可预埋螺栓,也可采用膨胀螺栓,也可卡接。

1,需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)。

2,强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。

托臂,支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

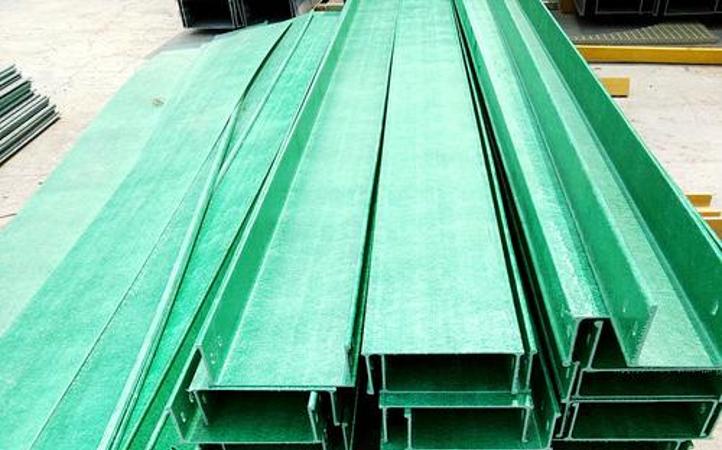

3,除上述情况外,可根据现场环境及技术要求选用托盘式,槽式,梯级式,玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4,在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。

5,大跨距(>3m)要选用复合型桥架(FB)。

6,户外要选用复合环氧树脂桥架(F)。
