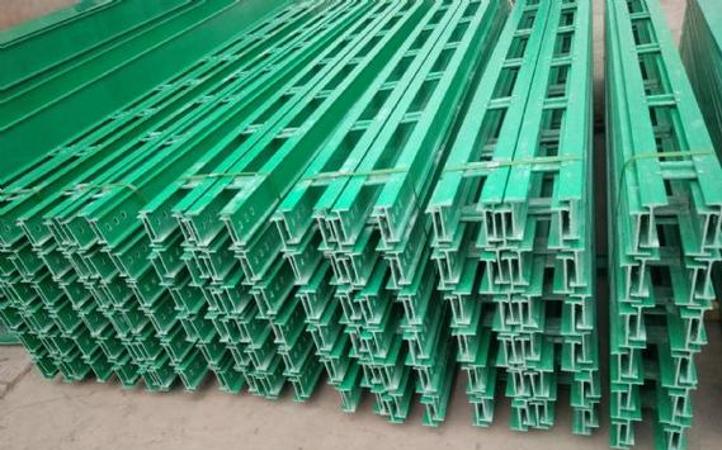

内蒙古隧道玻璃钢电缆桥架

玻璃钢电缆桥架规范有哪些？

玻璃钢电缆桥架适用于电压在10千伏以下的电力电缆及控制电缆，照明配线等室内、室外、架空、电缆沟、隧道电缆的铺设。

支撑间距:支撑间距应小于等于载荷曲线允许载荷和支撑跨距。

为了电缆桥架安装的方便，其顶部到天花板、横梁及其他障碍物的底部最小垂直距离应满足下列数值，电力电缆应不小于400mm。控制电缆应不小于250mm。

隔开放置:当电力电缆和控制电缆较少时，可以在同一电缆桥架内安装,但中间须用隔板将电力电缆和控制电缆隔开铺设。

电缆固定:电缆桥架水平铺设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的电缆每隔2米设置固定点，垂直走向的电缆每隔5米设置固定点。

玻璃钢电缆桥架的结构尺寸允差：

电缆桥架重叠架设时，层间垂直距离应满足下列数值:电力电缆为300mm。控制电缆为250mm。

玻璃钢电缆管箱外形要求:无明显歪斜，两端断面垂直;内外表面平整光滑、色泽均匀，不得有污染、起皱、裂纹、颗粒、流胶、树脂剥落、纤维外露、表面发粘等缺陷。含胶量均匀，固化稳定，横断面无气泡、无分层、管箱内外表面的气泡累积不得大于100mm，单个最大气泡面积不得大于15mm。

玻璃钢电缆桥架具有品种全，适用范围广，强度大、重量轻、结构合理、绝缘性能优良且造价低、寿命长、施工简单、配线灵活、安装标准、外形美观等特点。

玻璃钢电缆桥架的适用场所：

玻璃钢电缆桥架的间距：

电缆桥架的安装可因地制宜，可随现场要求进行铺设，如管道铺设、楼板、梁下吊装、室内外墙壁、梁壁、隧道、电缆沟壁上的侧装，还可在露天立柱或支墩上安装。大型多层桥架吊装时，应尽量采用工字钢立柱两侧对称敷设。

玻璃钢电缆桥架的外观质量要求：

玻璃钢电缆桥架的结构特点与安装：
